الوصف
معلمات التقنية
مقدمة المنتج
|
غرض |
مركبة نقل أوتوماتيكية |
|
مركز التحميل |
600 ملم |
|
قاعدة العجلات |
1210 ملم |
|
تحول نصف القطر |
1570 ملم |
تفاصيل المنتج

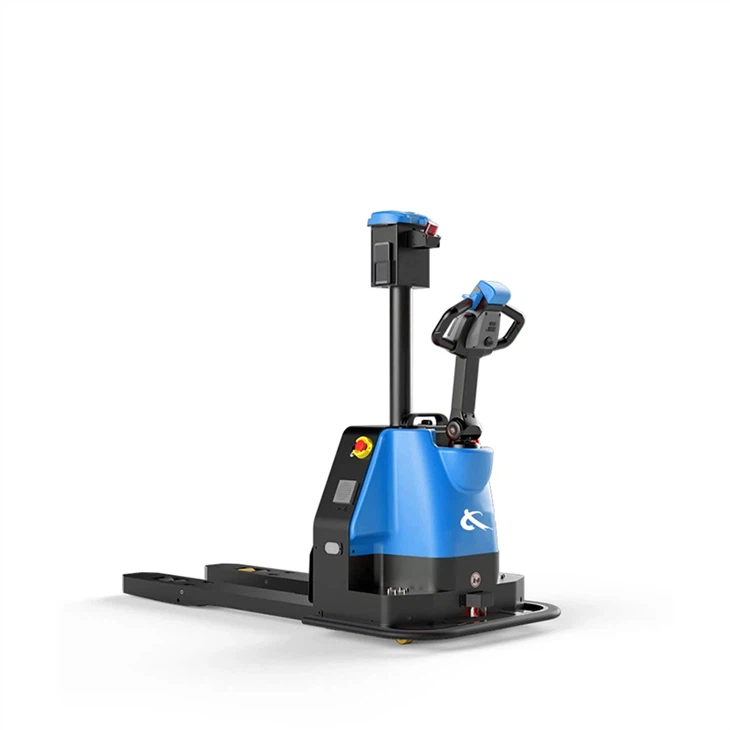

- تعتبر مركبة النقل الآلية الخلفية مناسبة لنقطة واحدة (رافعة شوكية يدوية) إلى نقاط متعددة أو متعددة الأعمدة (التفريغ التلقائي)، ومع الكاميرا الجوية، فهي مناسبة لنقاط متعددة إلى متعددة النقاط أوتوماتيكية بالكامل (رافعة شوكية أوتوماتيكية) التفريغ) سيناريوهات النقل.
عملية مرنة والجمع بين الإنسان والآلة
- الجمع بين التشغيل اليدوي والتوجيه التلقائي: يتم التحكم في مركبة النقل الآلية من خلال الوقوف أو المشي. أثناء التشغيل، يمكن للمشغل التحكم يدويًا في المعدات؛ وبدون تدخل، ستسير السيارة تلقائيًا وفقًا للمسار المحدد مسبقًا.
- مرونة عالية: هذه المركبة قابلة للتكيف بشكل كبير ويمكن أن تعمل في المساحات الضيقة. الناقل مناسب أيضًا لمهام المناولة للمسافات القصيرة وعالية التردد.
وظيفة الملاحة التلقائية وتجنب العوائق
- نظام التوجيه التلقائي: مجهز بتقنيات الملاحة مثل رادار الليزر (LiDAR)، والشريط المغناطيسي، ورمز الاستجابة السريعة، ويمكنه تحقيق التوجيه التلقائي، ويمكنه تخطيط المسار بدقة وفقًا للبيئة لتجنب العوائق.
- تجنب العوائق بكفاءة: يمكن للناقل استخدام أجهزة استشعار في الوقت الفعلي لتمكين AGV المشي من تجنب العوائق المحيطة وضمان التشغيل الآمن.
التعامل مع المواد بكفاءة
- القدرة الاستيعابية: يمكن لمركبة النقل الآلية أن تحمل مواد أثقل ويمكن استخدامها عادةً لعمليات المناولة مثل المنصات والصناديق. إنها مناسبة للعمل في المستودعات وورش العمل والبيئات الأخرى.
- قابلية التطبيق متعدد السيناريوهات: يتم استخدام الناقل بشكل أساسي على نطاق واسع في المستودعات وخطوط الإنتاج ومراكز التوزيع وغيرها من المشاهد المعقدة، والتي يمكن أن تحسن بشكل فعال كفاءة المناولة.
تصميم مدمج
- التكيف مع المساحة الصغيرة: حجم تصميم الناقل الآلي للمشاة صغير نسبيًا، ويمكن أن يعمل بمرونة في الممرات والمساحات الضيقة، ومناسب بشكل خاص لعمليات بيئة التخزين الكثيفة.
- قدرة تنقل عالية: تصميم الناقل مدمج ومرن، ويمكنه التكيف بسرعة مع التغيرات في البيئات المختلفة وتلبية احتياجات البيئات المختلفة.
المواصفات الفنية
| نموذج | مكيف -99 | |||
| المعلمات الأساسية | نوع العملية | يمشي | ||
| الوزن الميت | كجم | 325 | ||
| الحمولة القصوى | Q | كجم | 1500 | |
| طريقة الملاحة | الملاحة البصرية | |||
| وسائل الاتصال | لا حاجة لشبكة Wi-Fi، اتصال داخلي مدمج | |||
| دقة تحديد المواقع | مم | ±20 | ||
| مواصفات البطارية | جهد البطارية/السعة الاسمية | الخامس/ اه | 24/60 | |
| نوع البطارية | فوسفات حديد الليثيوم (LiFePO4) | |||
| وزن البطارية | كجم | 14 | ||
| عمر البطارية | h | 4-5 (قابل للاستبدال) | ||
| أبعاد المركبة | الطول/العرض/الارتفاع الكلي | L1/b1/h1 | مم | 1703/820/1470 |
| مركز التحميل | C | مم | 600 | |
| طول المحمل | x | مم | 980 | |
| قاعدة العجلات | y | مم | 1210 | |
| الطول إلى المستوى الرأسي للشوكات | l2 | مم | 573 | |
| أبعاد الشوكة | s/e/l | مم | 55/170/1150 | |
| العرض الخارجي للشوكة | b5 | مم | 540/600/685 | |
| الارتفاع مع خفض الشوكات | h13 | مم | 90 | |
| ارتفاع الرفع | h3 | مم | 95 | |
| الأداء الرياضي | سرعة السفر، محملة / مفرغة | m/s | 1/1.5 | |
| أقصى درجة، محملة/فارغة | % | 5/10 | ||
| القدرة على عبور الخندق | مم | أقل من أو يساوي 20 | ||
| تحول نصف القطر | وا | مم | 1570 | |
| متطلبات القناة | عرض الممر الأمامي والخلفي المستقيم (1200×1000) | أست | مم | 1400 |
| عرض ممر الدوران بالزاوية اليمنى (1200×1000) | أست | مم | 2300 | |
| عرض ممر الالتقاط والتفريغ من جانب واحد (1200×1000) | أست | مم | 2500 | |
| سلامة القيادة | زر التوقف في حالات الطوارئ بدوام كامل | كلا الجانبين | ||
| تحذيرات مسموعة ومرئية | وحدة الصوت | |||
| الأمن إلى الأمام | رادار تجنب العوائق بزاوية 180 درجة من الأسفل + رادار لتجنب العوائق من الأعلى إلى الأسفل بزاوية 180 درجة | |||
| حماية أمنية خلفية | شوكة طرف الإلكترونيات الضوئية | |||
| شريط تحطم الاتصال الميكانيكية | الجبهة السفلية + الجانب السفلي | |||
| البليت في مكان الكشف | جذر الشوكة الخلفية | |||
| قائمة الخيارات | بطارية |
ملاحظة: ● قياسي ○ اختياري |
● 24 فولت/60 أمبير | |
| مستوى البطارية | ● 24 فولت-20شاحن خارجي | |||
| عمود شحن تلقائي | ○ ضوء القوس ● إشارة الانعطاف ○ أضواء تحذيرية للمنطقة |
|||
| ضوء تحذير | ● رادار تجنب العوائق من الأسفل بمقدار 180 درجة + رادار تجنب العوائق من الأعلى إلى الأسفل بمقدار 180 درجة | |||
| الأمن إلى الأمام | ● طرف الشوكة للإلكترونيات الضوئية ○ رادار طرف الشوكة |
|||
| التعرف على طرف الشوكة الخلفية | ● لوحة مفاتيح السيارة ○ هاتف السيارة |
|||
| اتصال المعدات الأخرى | ○ مصعد ○ باب المرور ○ صندوق الاتصال |
|||
| المحتوى أعلاه لمقدمة المنتج، قد يحتوي الرسم البياني الموضح على تكوين غير قياسي، إذا كان هناك مظهر أو معلمات تقنية أو تكوين للتحسين، فسنحاول تحديث المعلومات في الوقت المناسب، ولكن في الحالات الفردية هذه المعلومات ربما لا يزال الأمر مختلفًا عن الوضع الأخير، يرجى الاتصال بمدير الأعمال للتأكيد قبل تقديم الطلب. | ||||
