كمزود للجرارات الكهربائية ، شاهدت مباشرة التطور الرائع لهذه المركبات ، خاصة فيما يتعلق بأنظمة التوجيه الخاصة بهم. في هذه المدونة ، سوف أتعمق في كيفية عمل أنظمة التوجيه الخاصة بالجرارات الكهربائية ، حيث ألقيت الضوء على التكنولوجيا وراء هذه الآلات الفعالة والموثوقة.
المكونات الأساسية لأنظمة توجيه الجرارات الكهربائية
قبل أن نستكشف مبادئ العمل ، من الضروري فهم المكونات الرئيسية لنظام التوجيه للجرار الكهربائي. وتشمل هذه عادة عجلة القيادة ، وعمود التوجيه ، وصندوق التروس التوجيه ، وربطة عنق ، ومفاصل التوجيه.
عجلة القيادة هي الواجهة الأساسية التي يتحكم فيها المشغل في اتجاه الجرار. عندما يقوم المشغل بتشغيل عجلة القيادة ، يتم نقل الحركة من خلال عمود التوجيه إلى علبة التروس التوجيه. يعد علبة التروس التوجيهية مكونًا حاسمًا يضخّم القوة الصغيرة نسبيًا التي يطبقها المشغل في عجلة القيادة في قوة أكبر قادرة على تحويل العجلات.
TIE - تربط قضبان علبة التروس التوجيه بمفاصل التوجيه. يقومون بنقل الحركة من علبة التروس إلى العجلات ، مما يسمح لهم بالتشغيل. تعد مفاصل التوجيه جزءًا من مجموعة العجلات وهي مسؤولة عن حمل العجلات في مكانها وتمكينها من المحور عند تنشيط نظام التوجيه.
توجيه الطاقة في الجرارات الكهربائية
تم تجهيز معظم الجرارات الكهربائية الحديثة بأنظمة توجيه الطاقة. يقلل توجيه الطاقة بشكل كبير من الجهد الذي يتطلبه المشغل لتحويل العجلات ، خاصة عندما يكون الجرار ثابتًا أو يتحرك بسرعات منخفضة. هناك نوعان رئيسيان من أنظمة توجيه الطاقة الشائعة الاستخدام في الجرارات الكهربائية: توجيه الطاقة الهيدروليكية وتوجيه الطاقة الكهربائية.
توجيه السلطة الهيدروليكية
تستخدم أنظمة توجيه الطاقة الهيدروليكية السائل الهيدروليكي للمساعدة في عملية التوجيه. يتكون النظام من مضخة هيدروليكية ، وصمام تحكم ، واسطوانة طاقة. المضخة الهيدروليكية ، التي يقودها المحرك الكهربائي للجرار ، تضغط على السائل الهيدروليكي. عندما يقوم المشغل بتشغيل عجلة القيادة ، يوجه صمام التحكم السائل المضغوط إلى جانبي أسطوانة الطاقة.

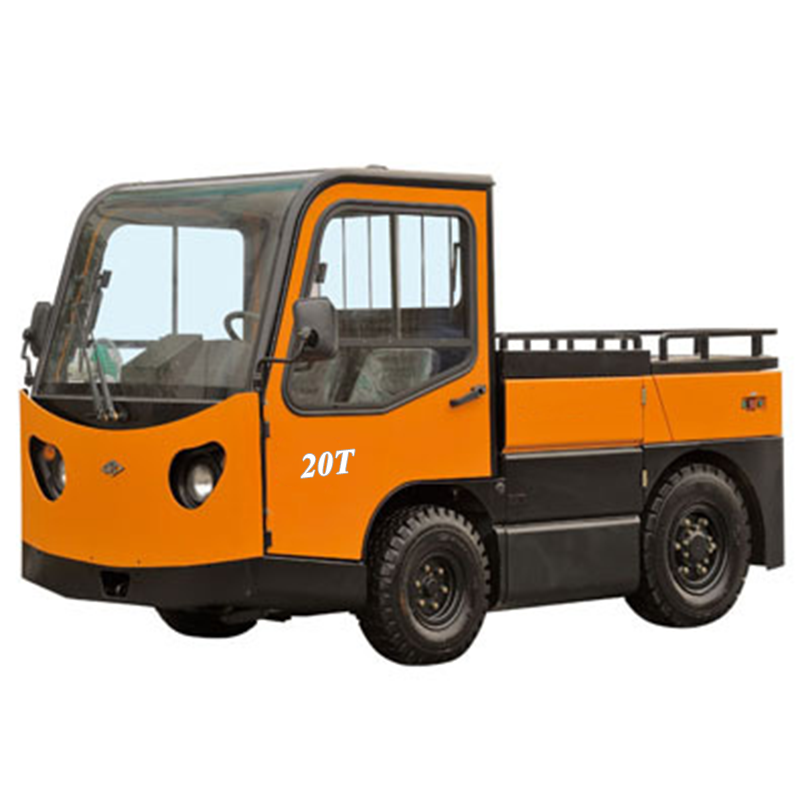

يتم توصيل أسطوانة الطاقة بصندوق تروس التوجيه أو قضبان التعادل. يخلق السائل المضغوط في الأسطوانة قوة تساعد على تحريك مكونات التوجيه ، مما يجعل من السهل على المشغل تشغيل العجلات. تتمثل إحدى مزايا التوجيه الهيدروليكي للسلطة في إنتاج الطاقة العالية ، مما يجعله مناسبًا للجرارات الكهربائية الأكبر التي تحتاج إلى التعامل مع الأحمال الثقيلة. على سبيل المثال ، لدينا20 طن جرار نوع السيارةغالبًا ما يستخدم توجيه الطاقة الهيدروليكية لضمان التوجيه السلس والسهل حتى عند سحب أوزان كبيرة.
توجيه الطاقة الكهربائية
أصبح توجيه الطاقة الكهربائية (EPS) شائعًا بشكل متزايد في الجرارات الكهربائية. بدلاً من استخدام السائل الهيدروليكي ، تعتمد أنظمة EPS على محرك كهربائي لتوفير المساعدة التوجيهية. يستخدم النظام أجهزة استشعار للكشف عن موضع وحركة عجلة القيادة. بناءً على هذه المعلومات ، تحسب وحدة التحكم مقدار المساعدة المطلوبة وتنشط المحرك الكهربائي وفقًا لذلك.
توفر أنظمة EPS عدة فوائد. فهي أكثر فعالية من أنظمة توجيه الطاقة الهيدروليكية لأن المحرك الكهربائي يستهلك الطاقة فقط عند الحاجة إلى مساعدة التوجيه. هذا يمكن أن يؤدي إلى عمر بطارية أطول للجرار الكهربائي. بالإضافة إلى ذلك ، تكون أنظمة EPS أكثر إحكاما وأخف وزناً ، والتي يمكن أن تحسن الكفاءة الكلية وقابلية المناورة للجرار. ملكنا3 طن نوع السيارة جرار كهربائيهو مثال رائع على السيارة التي تستفيد من مزايا التوجيه الكهربائي.
مبادئ العمل لأنظمة توجيه الجرارات الكهربائية
دعونا نلقي نظرة فاحصة على كيفية عمل أنظمة التوجيه هذه في الممارسة العملية. عندما يقوم المشغل بتشغيل عجلة القيادة ، يدور عمود التوجيه ، ويقوم بنقل الحركة إلى علبة التروس التوجيه. في نظام التوجيه اليدوي ، يحول علبة التروس الحركة الدورانية لعمود التوجيه إلى حركة خطية يتم نقلها إلى قضبان التعادل. ثم تقوم القضبان بربط المفاصل التوجيهية ، مما تسبب في تحول العجلات.
في نظام التوجيه بمساعدة السلطة ، تكون العملية أكثر تعقيدًا. في نظام التوجيه الهيدروليكي ، كما ذكرنا سابقًا ، تضغط المضخة الهيدروليكية على السائل. عندما يتم تشغيل عجلة القيادة ، يوجه صمام التحكم السائل المضغوط إلى الجانب المناسب من أسطوانة الطاقة. تضيف القوة الناتجة عن السائل في الأسطوانة إلى القوة التي يطبقها المشغل في عجلة القيادة ، مما يجعل من السهل قلب العجلات.
في نظام التوجيه الكهربائي ، تكتشف أجهزة الاستشعار الموجودة على عمود التوجيه اتجاه وسرعة دوران عجلة القيادة. تقوم وحدة التحكم بمعالجة هذه المعلومات وترسل إشارة إلى المحرك الكهربائي. ثم يقدم المحرك المساعدة اللازمة من خلال تطبيق عزم الدوران على آلية التوجيه. يتم تعديل مقدار المساعدة بناءً على عوامل مثل سرعة الجرار. بسرعات منخفضة ، يتم توفير مزيد من المساعدة لتسهيل قلب العجلات ، بينما في السرعات العالية ، يتم تقديم مساعدة أقل لتوفير شعور أفضل وتوجيه الاستقرار.
الاستقرار والتوجيه
يلعب التوجيه دورًا مهمًا في استقرار الجرارات الكهربائية. يضمن نظام التوجيه المصمم جيدًا أن يتمكن الجرار من الحفاظ على مساره والتعامل مع ظروف القيادة المختلفة بأمان. على سبيل المثال ، لدينا15 طن استقرار جرار كهربائيتم تصميمه بعناية لتوفير أداء التوجيه الأمثل.
عندما يتحول الجرار ، يجب على نظام التوجيه توزيع القوى بالتساوي عبر العجلات لمنع انزلاق أو فقدان السيطرة. تم تصميم هندسة التوجيه ، بما في ذلك CAMBER ، و CASTER ، وأصبع القدمين - في العجلات ، لضمان ملامسة الإطارات المناسبة مع الأرض والتعامل المستقر. بالإضافة إلى ذلك ، غالبًا ما يتم دمج أنظمة التوجيه الحديثة مع ميزات السلامة الأخرى مثل التحكم في الاستقرار الإلكتروني (ESC). يمكن أن يكتشف ESC عندما يبدأ الجرار في فقدان الاستقرار ، كما هو الحال أثناء منعطف حاد أو على سطح زلق ، وضبط التوجيه والفرامل تلقائيًا لمساعدة المشغل على استعادة السيطرة.
صيانة أنظمة توجيه الجرارات الكهربائية
يعد الصيانة السليمة لنظام التوجيه ضروريًا لضمان تشغيله الموثوق. بالنسبة لأنظمة توجيه الطاقة الهيدروليكية ، من الضروري إجراء فحوصات منتظمة لمستوى السائل الهيدروليكي والجودة. يجب تغيير السائل على فترات موصى بها لمنع التلوث وضمان التشغيل السلس للمكونات الهيدروليكية.
في أنظمة توجيه الطاقة الكهربائية ، يجب فحص المكونات الكهربائية مثل المستشعرات ووحدة التحكم والمحرك الكهربائي بانتظام. يمكن أن تؤدي الاتصالات الفضفاضة أو الأسلاك التالفة أو المستشعرات المعيبة إلى مشاكل في التوجيه. من المهم أيضًا الحفاظ على نظافة مكونات التوجيه وتشحيمها لتقليل البلى.
خاتمة
تعد أنظمة التوجيه للجرارات الكهربائية جزءًا معقدًا ولكنه أساسي من هذه المركبات. سواء كان نظام توجيه الطاقة الهيدروليكي للتطبيقات الثقيلة أو نظام توجيه الطاقة الكهربائية للطاقة - جرارات فعالة ومدمجة ، فإن فهم كيفية عمل هذه الأنظمة أمر بالغ الأهمية للمشغلين وموظفي الصيانة.
في شركتنا ، نحن ملتزمون بتوفير جرارات كهربائية عالية الجودة مع أنظمة توجيه موثوقة. لدينا مجموعة من الجرارات الكهربائية ، من3 طن نوع السيارة جرار كهربائيإلى20 طن جرار نوع السيارة، تم تصميمه لتلبية الاحتياجات المتنوعة لعملائنا. إذا كنت في السوق للحصول على جرار كهربائي أو لديك أي أسئلة حول منتجاتنا ، فنحن نشجعك على التواصل معنا لمناقشة المشتريات. نتطلع إلى مساعدتك في العثور على الجرار الكهربائي المثالي لمتطلباتك.
مراجع
- أنظمة توجيه السيارات: المبادئ والتصميم والتحسين.
- أوضحت تكنولوجيا المركبات الكهربائية.
- كتيب تصميم الجرارات والهندسة.
